    Racine » Matos sans fil » AntennesPage : 1 ( 1 )Répondre  Nouveau Message
    Auteur Sujets : Antenne externe sur DWL-G650+ ?


    Le : Lundi 31 Janvier 2005 à 17:54
    Novice


    Messages : 4
    Inscrit: 31-01-2005 17:06
    Ca fait maintenant pas mal de temps que je cherche à bricoler une antenne externe sur ma carte DWL-G650+ .

    Mais je ne parviens pas à trouver un "howto" sur cette carte. J'ai bien trouver pour des DWL-650 ou DWL-G650 mais ce n'est évidemment pas tout à fait la même chose.

    De plus elle n'a pas la même aspect que sur le site de D-Link. Ma carte ressemble à ça : Image.

    Donc est-ce que quelqu'un aurait un lien? Ou si quelqu'un l'a fait qu'il me donne son adresse ICQ ou msn pour pouvoir m'expliquer.

    Voila, en esperant que ça existe

    Liens sponsorisés sur ce sujet :
    []


    Le : Jeudi 03 Février 2005 à 11:48
    Expert


    Messages : 240
    Inscrit: 02-09-2003 19:42
    voir:
    http://yves.maguer.free.fr/WiFi/page_wifi_yves.html#Comment%20ajouter%20un%20connecteur%20sur%20la%20D-LINK%20DWL-650+?
    (skype: yves_mag)
    ---
    http://yves.maguer.free.fr/WiFi/page_wifi_yves.html
    Répondre ]


    Le : Lundi 07 Février 2005 à 14:07
    Novice


    Messages : 4
    Inscrit: 31-01-2005 17:06
    Merci, ce n'est pas tout à fait la même carte mais je suppose que le principe est le même, je gratte le vernis pour la masse et je relie le plot central à une des 2 antennes. Si ça ne va pas je prenrai contacte sur skype.

    Et félicitation pour le site internet. Une mine d'information. Bravo.
    Répondre ]


    Le : Vendredi 08 Avril 2005 à 14:02
    Novice


    Messages : 4
    Inscrit: 08-04-2005 13:53
    bonjour, je possede la meme carte et je n ai rien trouvé sur ce modele(dwl-g650+), l interieur est fort different de celle de la page de yves.je vais faire des photos du pcb afin que vous puissiez voir.

    je fais vite une description sommaire, il y as effectivement antenne 1 et antenne 2 sur le bord gauche et droit a l extermité(pres des led) mais ces antennes semblent etre directement reliées a la masse(ce qui me fais hesiter).je posterais les photos d ici qq jours.
    Répondre ]


    Le : Lundi 11 Avril 2005 à 16:14
    Novice


    Messages : 4
    Inscrit: 11-04-2005 16:10
    j'ai aussi un DWL-G650+ et si quelqu' a une solution pour ajouter l'antenne qu'il le dise.Merci.
    ---
    Odal
    Répondre ]


    Le : Vendredi 15 Avril 2005 à 19:37
    Novice


    Messages : 4
    Inscrit: 08-04-2005 13:53
    voici des shots du secteur de l antenne ainsi que une vue verso en dessous du couvercle metallique

    http://ibelgique.ifrance.com/nhj/DSCF0007.JPG
    http://ibelgique.ifrance.com/nhj/DSCF0008.JPG
    http://ibelgique.ifrance.com/nhj/DSCF0009.JPG

    l antenne est linkée a la masse, si je ne me trompe pas?
    Répondre ]


    Le : Mercredi 20 Avril 2005 à 12:20
    Expert


    Messages : 240
    Inscrit: 02-09-2003 19:42
    Oui, l'antenne est en court-circuit, mais pour une tension continue, pas pour du 2.4GHz !!

    voir:
    http://perso.wanadoo.fr/f6crp/elec/index.htm
    "Antennes - lignes de transmission"
    " Propriétés du 1/4 d'onde "
    "Les propriétés des lignes ouvertes ou court-circuitées :"

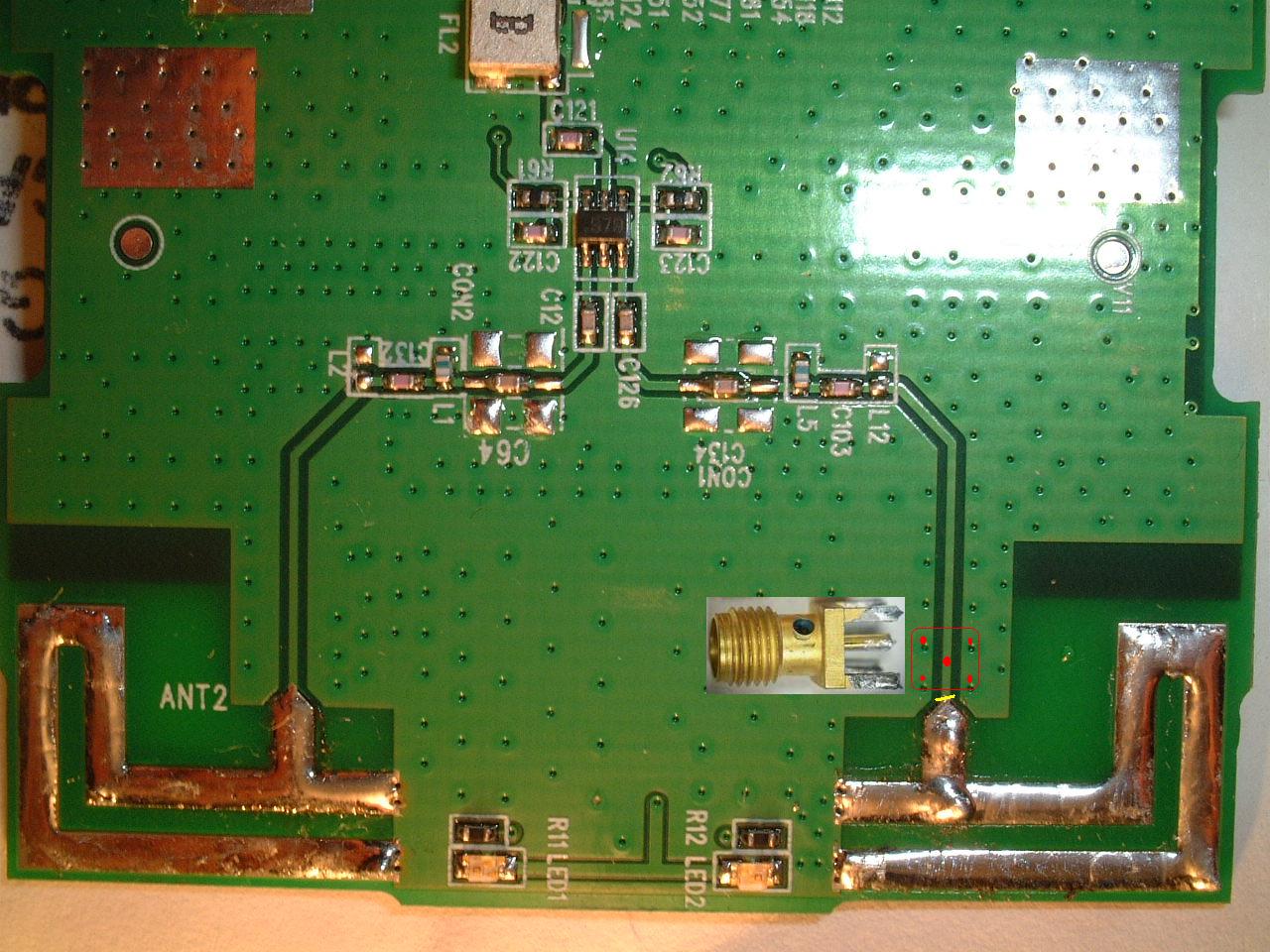

    L'antenne est la grosse piste (avec de l'étain) en forme de L.

    Bon, alors il faudra couper la liaison "piste fine vers antenne" et mettre un connecteur (RP-sma à souder (5 pattes) à priori). Toute liaison doit etre faite "au-plus-court".

    l'utilisation de "wlanexpert" ne serait pas du luxe!! pour ajuster le ROS, si la carte est du type "prism2".


    ---
    http://yves.maguer.free.fr/WiFi/page_wifi_yves.html
    Répondre ]


    Le : Mercredi 20 Avril 2005 à 12:57
    Novice


    Messages : 4
    Inscrit: 08-04-2005 13:53
    merci pour l info, ne trouvant pas de connecteur rp-sma dans ma ville, je vais en commander sur le net, je posterais des photos des que le montage est concluant.
    Répondre ]


    Le : Mercredi 20 Avril 2005 à 15:21
    Novice


    Messages : 4
    Inscrit: 11-04-2005 16:10
    Merci aussi pour les infos, j'atent la livraison de connecteur mais, SVP:
    - Faut il neutraliser une ou deux des antennes de la cartes ?
    - Comment calculer le T.O.S si "wlanexpert" ne reconnait pas la DWL-G650+ ?

    - Si quelqu'un reussit la manip avant moi, les photos et les explications serront toujours les bien venus.
    Merci.
    ---
    Odal
    Répondre ]


    Le : Mercredi 20 Avril 2005 à 17:28
    Expert


    Messages : 240
    Inscrit: 02-09-2003 19:42
    Si t'as pas de connecteur, tu peux aussi souder directement le cable coaxial sur la carte...
    Mais c'est mécaniquement fragile.

    La modif d'une seule antenne de la carte devrait suffire à améliorer grandement la portée.

    Si pas de mesure de ROS...ben tant pis! il faudra mesurer et comparer (avec netstumbler par exemple) les dB reçus.

    ---
    http://yves.maguer.free.fr/WiFi/page_wifi_yves.html
    Répondre ]


    Le : Mercredi 20 Avril 2005 à 19:31
    Novice


    Messages : 4
    Inscrit: 11-04-2005 16:10
    Si j'ai bien compris, l'emplacement des connecteur fais comme un carré du 3 mm de coté, sans doute la taille des connecteurs U.FL et il y a comme une resistance soudé au milieu.
    - Y a t'il une difference entre la 1 ère et
    la 2 ème antenne.
    - Dois-je retirer ce que je crois etre une resistance.
    - Comment et où souder un connecteur(et lequel), il n'y a pas d'acces au soudure par le dessous de la carte.

    Merci.

    Cette carte est un casse-tête, la prochaine carte que j'achète je verifie d'abord qu'elle est un connecteur...lol.
    ---
    Odal
    Répondre ]


    Le : Mardi 10 Mai 2005 à 21:06
    Novice


    Messages : 4
    Inscrit: 11-04-2005 16:10
    j'ai commandais du cable LMR174 pour essayer de relier une antenne en soudant une ralonge sur la carte, ce cable semble etre assez fin pour etre soudé directement (avec une perte de 1.445 dB par metre); mais en attandant j'aimerais savoir si quelqu'un a enfin reussi a connecter une antenne sur la DWL-G650+.
    merci a tous.
    ---
    Odal
    Répondre ]


    Le : Dimanche 02 Avril 2006 à 14:07
    Novice


    Messages : 12
    Inscrit: 01-04-2006 14:05
    J’ai un peu observe la circuit imprimé de ma D LINK DWL 650 +
    Je ne sais pas ou soudé le point chaud pour implantr une antenne exterieure
    Il y la piste en forme de L nommé ANT2 près des led en extremitée de la carte je pense que la connections est sûrement ici mais y a la même piste sur l’autre moitié de la carte
    D’autre part faut t’il intervenir sur la carte existante au niveau des pistes ou des resistances L2 ou L12 par exemple
    merci
    Répondre ]


    Le : Dimanche 09 Avril 2006 à 21:35
    Expert


    Messages : 240
    Inscrit: 02-09-2003 19:42



    ---
    http://yves.maguer.free.fr/WiFi/page_wifi_yves.html
    Répondre ]


    Le : Lundi 08 Mai 2006 à 08:58
    Novice


    Messages : 1
    Inscrit: 08-05-2006 08:47
    j'aimerai faire pareil mais sur une WG511 V2 mais mois j'aimerai soudé un cable par se que trop cho de soudé directement de conecteur j'aimerai donc savoir si je soude le plus et le moin comme indiquer sur la photo et que je coup la piste sa marchera ?
    et ou je peut acheter se cable et le conecteur N pour mon antenne ricoré? (sur le net)
    merci

    photo:
    Répondre ]
